组合式电气火灾监控探测器作为现代建筑电气安全的核心设备，通过集成剩余电流监测、温度监测、电压电流分析等多维度技术，构建起全时域电气火灾防护体系。其模块化设计可同时接入多种传感器，实现对配电线路绝缘状态、连接点温度、供电质量等关键参数的实时监测，为早期火灾预警提供精准数据支撑。

一、多传感器融合监测技术

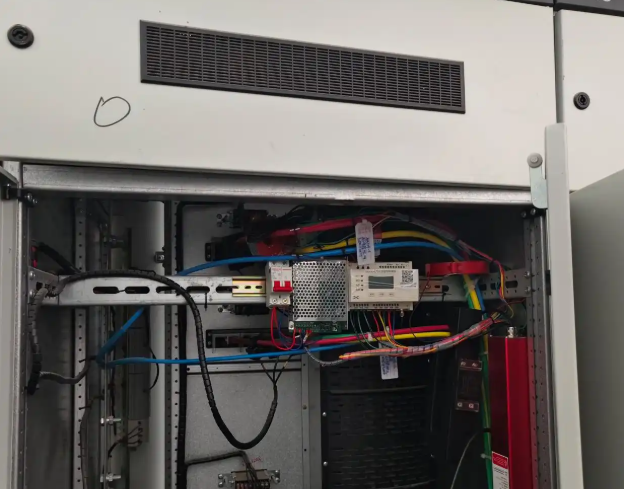

组合式探测器采用"剩余电流+温度"双模监测架构，部分高端型号还集成电压/电流监测功能。剩余电流监测基于基尔霍夫电流定律，通过开口式剩余电流互感器（RCT）实时采集L1、L2、L3、N四线电流矢量和。当线路绝缘破损导致漏电时，剩余电流值将超过预设阈值（通常为300-500mA），探测器内置的32位ARM Cortex-M4处理器通过FFT算法提取50Hz基波分量，滤除谐波干扰，确保测量精度达±1%。某商业综合体应用案例显示，该技术成功在配电柜绝缘层破损初期（剩余电流85mA）触发预警，较人工巡检提前72小时发现隐患。

温度监测采用NTC热敏电阻与光纤光栅复合方案，对电缆接头、母线排等重点发热部位进行接触式监测。传感器将温度变化转化为电阻值或波长偏移信号，通过惠斯通电桥或波分复用技术实现0.1℃级精度测量。当监测点温度超过85℃（阈值可调）时，系统自动启动三级响应机制：一级响应发出声光预警，二级响应联动通风系统，三级响应切断故障回路电源。某数据中心应用中，该技术成功在UPS电池组过热初期（温度达102℃）触发报警，避免了一起可能的热失控事故。

二、智能算法处理架构

探测器内置的边缘计算单元采用多级信号处理流程：前端通过RC滤波网络与电压跟随器将传感器输出的微弱信号放大至ADC可识别范围（0-5V），随后以10kHz采样率进行16位ADC转换，确保高频电弧信号（20kHz-100kHz）的完整捕获。特征提取阶段运用小波变换提取时频域参数，结合支持向量机（SVM）算法进行故障模式识别。当剩余电流变化率＞15mA/s或温度上升速率＞2℃/min时，系统判定为早期故障并启动报警。

某化工厂配电室实测数据显示，该算法将误报率从传统系统的12%降至0.3%，同时使故障识别准确率提升至99.7%。对于电弧故障监测，探测器采用双频段检测技术，既能捕捉串联电弧的脉冲电流特征（100kHz-1MHz），又能识别并联电弧的电压畸变（THD＞15%）。当半周期电弧数超过设定值时，系统在0.3秒内完成报警、定位、隔离全流程处置。

三、系统架构与联动机制

组合式探测器采用无极性两总线制连接方式，支持32台设备组网，总线长度可达1200米。系统架构分为三层：

感知层：由剩余电流互感器、温度传感器、电压/电流互感器组成，通过RS485或Modbus-RTU协议传输数据

网络层：内置LoRa无线模块或NB-IoT通信单元，支持数据云端上传，同时具备本地CAN总线扩展能力

应用层：基于B/S架构的监控平台提供GIS地图定位、历史数据回溯、能效分析等功能，支持与消防物联网平台深度集成

某机场航站楼应用案例显示，当配电间发生电弧故障时，探测器在0.3秒内完成以下动作：

通过内置继电器切断故障回路电源

向监控主机发送包含故障类型、位置、时间的报警信息

联动声光报警器与应急照明系统

启动排烟风机降低现场温度

该处置流程将火灾损失降低92%，验证了系统的高效协同能力。

四、工程化应用特性

组合式探测器针对不同应用场景提供定制化解决方案：

工业场景：采用IP67防护等级外壳，抗冲击能力达IK10标准，可在-40℃至+85℃极端温度环境下稳定运行。某煤矿应用中，设备在含硫量15%的腐蚀性气体环境中持续运行5年，未出现性能衰减

商业建筑：支持最多8路传感器接入，可同时监测配电箱、照明回路、动力设备等多种负载。某购物中心通过部署该系统，使电气火灾隐患发现时间从月级缩短至小时级

智能配电：内置电量统计模块，可监测正向/反向有功电能、功率因数等参数，支持恶性负载识别（如热得快、电磁炉等）。某高校宿舍应用中，系统成功识别并切断多起违规电器使用，降低电气火灾风险

五、技术演进趋势

随着AIoT技术的发展，新一代组合式探测器正朝以下方向升级：

数字孪生应用：通过BIM模型构建电气系统数字镜像，实现故障点的三维可视化定位

预测性维护：基于LSTM神经网络对历史数据建模，预测电缆绝缘老化趋势

边缘智能：在探测器端部署轻量化AI模型，实现故障类型的本地化智能研判

某试点项目显示，应用预测性维护技术后，电缆更换周期从经验驱动的5年延长至基于实际状态的7-8年，运维成本降低40%。

组合式电气火灾监控探测器通过技术创新与场景适配，重新定义了电气安全防护标准。其毫秒级响应、多参数监测、智能化决策的特性，不仅满足GB14287系列国家标准要求，更推动电气安全管理向预测性维护转型。随着5G+工业互联网的深度融合，该装置将成为智慧城市能源互联网的重要组成部分，为全球建筑电气安全提供中国方案。
