电气火灾监控探测器作为建筑电气安全的核心防护设备，其安装质量直接影响火灾预警系统的可靠性。本文结合GB13955-2005《剩余电流动作保护装置的安装和运行》等标准规范，系统阐述探测器安装的技术要点与实施流程。

一、安装前准备

1.1 施工主体确认

电气火灾监控系统应纳入强电施工范畴，由具备配电系统施工资质的单位实施。消防报警施工单位因对强电系统不熟悉，易导致施工配合困难与质量隐患。某商业综合体项目因施工主体界定不清，曾出现探测器接线错误导致总线烧毁事故。

1.2 技术参数确认

需提前获取配电系统参数，包括供电方式（TN-S/TT/IT）、系统电压、接地形式等。设计阶段应明确探测器监控路数、剩余电流互感器（RCT）规格、温度传感器布置方案。某数据中心项目因未核实负载电流，导致RCT量程不足频繁误报。

1.3 设备与材料验收

探测器、RCT、温度传感器等设备需具备3C认证，核查产品型号、规格与设计文件一致性。准备φ20阻燃PVC管、1.5mm²双绞屏蔽线、M4镀锌螺栓等材料，确保导线绝缘电阻≥20MΩ。

二、安装实施流程

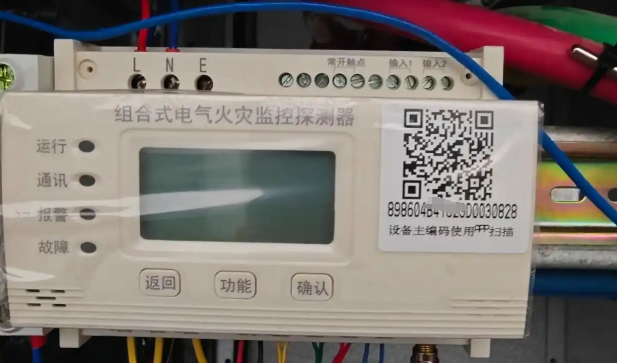

2.1 探测器本体安装

壁挂式安装：采用M4螺栓固定于配电箱侧壁，底边距地1.3-1.5m，正面操作空间≥1.2m

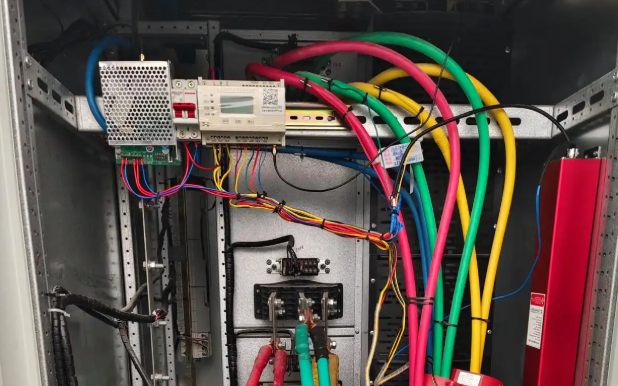

嵌入式安装：在配电箱面板开孔（尺寸依据产品手册），使用35mm标准导轨固定，注意避开强电模块

成套柜安装：预留嵌装开孔，将探测器面板与柜门平齐安装，确保显示界面可读

某医院配电室采用嵌入式安装，既保持柜体美观，又缩短传感器引线长度至0.8m。

2.2 剩余电流互感器安装

穿线要求：三相四线制系统需将L1/L2/L3/N线同时穿过RCT，N线不得作为PE线使用

安装位置：优先置于塑壳断路器下端出线侧，当空间受限时可采用开口式RCT安装于入线侧

接线规范：RCT二次线采用2×1.0mm²双绞屏蔽线，长度≤10m，屏蔽层单端接地

某化工厂因RCT安装于断路器上端，导致漏电电流分流，系统误报率达15%。

2.3 温度传感器安装

接触式安装：使用专用卡具将NTC热敏电阻固定于电缆接头、母线搭接处，接触面涂抹导热硅脂

红外测温安装：将红外探头对准目标发热体，保持5-10cm检测距离，避免阳光直射干扰

光纤测温安装：采用松套管光纤沿电缆敷设，熔接点温度分辨率达0.1℃

某机场变电站采用光纤测温技术，提前3天发现母线接头过热隐患。

2.4 布线施工规范

总线敷设：采用ZR-RVS 2×1.5mm²双绞线，穿SC20钢管沿桥架敷设，与强电线路间距≥300mm

传感器引线：剩余电流/温度传感器引线采用RVVP 2×1.0mm²屏蔽线，长度≤3m

接线工艺：导线接头采用压线帽冷压接，多芯线需搪锡处理，通讯线A/B端子不得接反

某写字楼项目因总线与动力线同管敷设，遭受电磁干扰导致通讯中断。

三、调试与验收

3.1 系统调试

单体调试：使用剩余电流发生器（0-10A）注入测试电流，验证报警阈值（默认500mA，可调范围200-1000mA）

联动测试：模拟剩余电流超限（≥设定值），检查声光报警、消防主机显示、断路器分闸等动作

网络测试：通过监控主机调取各探测器实时数据，测试"遥测、遥控、遥调、遥讯"功能

某工业园区项目调试发现3台探测器通讯中断，排查为总线接头氧化导致。

3.2 验收标准

报警阈值：剩余电流报警值≥2倍正常泄漏电流，且≤999mA；温度报警值40-140℃（低于线缆耐温值）

绝缘电阻：总线对地绝缘≥20MΩ，传感器引线≥10MΩ

文档资料：提交系统图、平面图、调试记录、设备合格证等资料

四、运维管理要点

定期巡检：每月检查探测器显示状态，每季度测试自检功能，每年校验报警阈值

故障处理：建立"故障代码-处理措施"对照表，如E01（RCT开路）需检查接线

系统升级：软件版本更新时，需验证通讯协议兼容性，避免数据丢失

某商业中心通过规范化运维，使系统误报率从年均8次降至0.5次。

电气火灾监控探测器的安装需严格遵循技术规范，从方案设计、设备选型到施工调试，每个环节均需专业把控。通过标准化作业流程与智能化运维手段，可有效提升建筑电气安全水平，为智慧消防建设提供可靠保障。
