1.     特点描述

-  符合国家标准 GB14287.1-2014 电气火灾监控设备。

-  全中文菜单，界面清晰直观，键盘操作流畅。

-  通过简单的操作（选择数字或移动光标）就可以实现系统提供的多种功能，操作更加方便快捷。

-  采用拼音输入、数字输入和字母输入，拼音输入方式使得汉字输入非常便捷

-  超大存储空间，最多可记录 12000 条（报警记录3000 条+启动记录 3000 条+故障记录 3000 条+其他记 录 3000 条）历史记录，运行中发生的各类事件可全部记入历史档案中。

-  控制器在设定时间内无任何操作发生，同时无任何报警、联动、故障信息时，控制器自动转为屏幕保护 状态，延长液晶屏的使用寿命；当有事件/操作发生时，液晶屏自动点亮，控制器自动显示所发生的事件。

-  控制器带有 1 路报警输出输出，1 路 24V 电源供电输出（输出：干接点 3A/250 VAC ，24V 电源输出：2A/24V）。

-  控制器自带 1 路 CAN 接口、1 路 RS485 接口，1 路 RS232 接口

-  单台控制器最大容量 1016 点（4 回路*254 点）。

-  现场部件总线（DDH5118-BUS）为两总线无极性，建议使用Φ ≥1.0 mm2  的阻燃双绞线，最远距离 1000 米。

-  控制器有三种用户级别，分别为：1 级用户、2 级用户、3 级用户；在不同的用户级别下可进行不同的操 作，用户级别由密码保护。

-  接线端子均采用可插拔方式，每位端子上均有清晰标识，安装、调试、维修方便，快捷。

-  控制器可查询信号传感器或消防电源箱的实时工作状态，视觉直观明了。

-  既可以在控制器上现场直接编程，也可通过计算机快速编程。

2.     性能参数

3.     外形尺寸

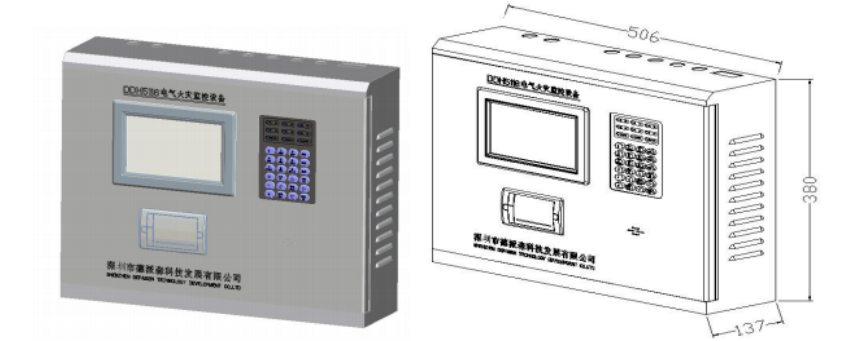

图 1-1 DDH5118 外形                                                                                图 1-2 DDH5118 外形尺寸（单位：mm）
