- 组合式电气火灾监控探测器 下载附件
工作电压:DC 24V(总线供电)
工作电流:≤ DC500uA
额定动作电流:200mA 到 999mA ,步长为 1mA
额定动作温度:45℃到 140℃ , 步长为 1℃
过线电压:<660VAC
过线额定频率:50Hz/60Hz
使用环境:温度:-10℃~+40℃;相对湿度 ≤95% ,不凝露;
一、 概述
组合式电气火灾监控探测器(以下简称探测器)使用成熟的二总线技术,工作稳定可靠, 应用方式灵活,用于电气火灾监控系统。探测器兼容导轨和壁挂式安装、接线简单,广泛应 用于工业场所、居民住宅、智能楼宇等领域。
二、 特点
2.1 探测器和主机回路卡采用二线制连接方式,使用成熟总线技术,通讯稳定可靠,布 线简便。
2.2 最大可接 4 路剩余电流互感器和 4 路温度传感器。
2.3 段式液晶实时显示通道数据及状态。
2.4 探测器内置高性能 CPU,采用智能算法和看门狗技术。具备在线自检测和校正功能, 可以精确测量探测器剩余电流值,并对一定范围内的异常进行自校正。
2.5 探测器通过按键或者电气火灾监控设备设置剩余电流报警值和温度报警值,剩余电 流报警设置值有效范围从 200mA 到 999mA ,温度报警设置值有效范围从 45℃到 140℃。
2.6 通过按键就可以实现修改探测器地址编码,方便工程调试和维护。
2.7 探测器外形美观,灵敏度高,线性度好,运行可靠,安装方便。
三、 技术特性
3.1 工作电压:DC 24V(总线供电)
3.2 工作电流:≤ DC500uA
3.3 额定动作电流:200mA 到 999mA ,步长为 1mA
3.4 额定动作温度:45℃到 140℃ , 步长为 1℃
3.5 过线电压:<660VAC
剩余电流互感器型号 | |
过线电流 | ≦ 100 A |
3.6 过线额定频率:50Hz/60Hz
3.7 总线接口:无极性二总线
3.8 响应时间:<20S
3.9 指示灯:
运行灯:绿色,正常时运行灯闪亮;
通讯等:绿色,通讯时闪亮;
报警灯:红色,正常时熄灭,报警时闪亮;
故障灯:黄色,正常时熄灭,探测器故障时闪亮。
3.10 使用环境:
温度:-10℃~+40℃;相对湿度 ≤95% ,不凝露;
3.11 线制:无极性二总线
3.12 编码方式:电子编码(1-254)
四、 结构特征与工作原理
4.1 结构特征

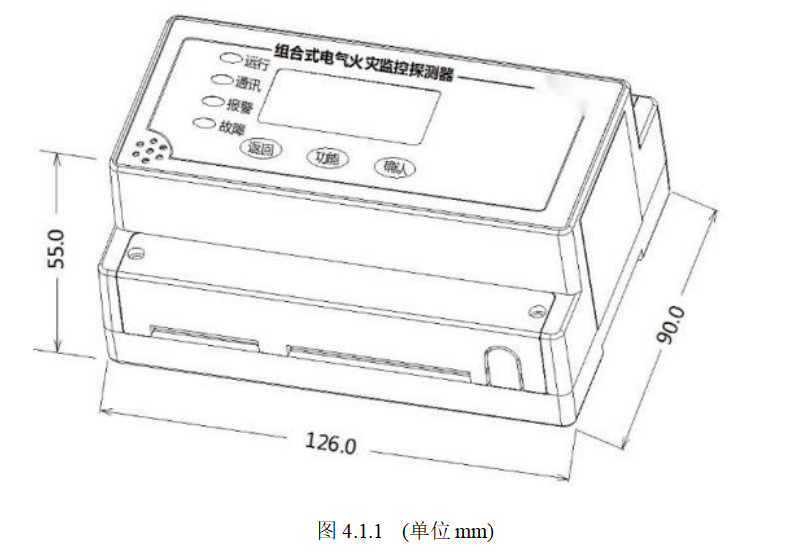

4.1.1 探测器外形尺寸(图 4.1. 1)

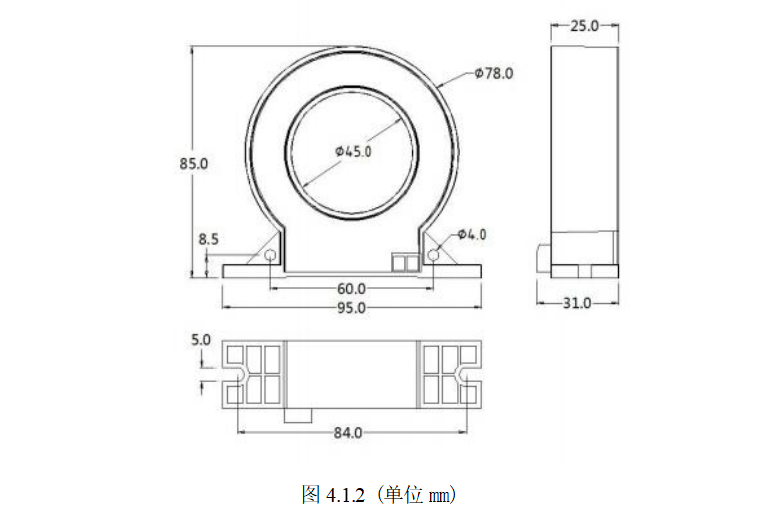

4.1.2 剩余电流互感器外形尺寸

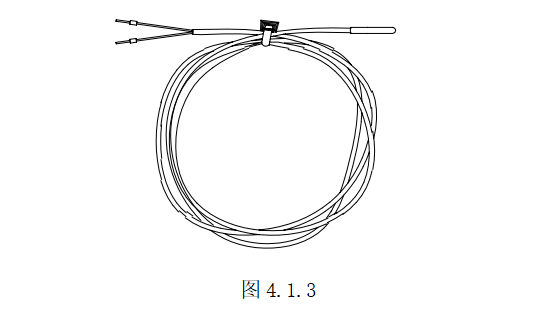

4.1.3 温度传感器结构特征
4. 2 工作原理
