家用可燃气体探测器 下载附件探测气体：甲烷 (CH4)
工作电压：AC 220V/50Hz
报警音量：>70dB ( 正前方 1 米处 )
工作温度：-10~+55℃
工作湿度：≤95%RH
安装方式：吸顶式 / 壁挂式
驱动能力：12V（机械手持续 200mA，电磁阀脉冲 2A）
外观尺寸： Ф104*31.7mm
传感器寿命：3 年
功耗：正常监视≤2W 报警状态≤3W
- 产品特点：
使用场所
感谢您使用本公司的产品 。请务必仔细阅读本说明书 ， 并按照有关操作指引步骤进行 ，使您能充分 享受我公司提供的服务 ， 同时避免您的误操作而出现的意外发生 。请妥善保管本说明书 ， 以便您日后需 要时能及时查阅并获得帮助 。如果您没有依照本说明书使用或擅自去除 、拆解 、 更换探测器内部组件 ， 本公司不承担由此造成的任何责任 。家用可燃气体探测器 ( 以下简称探测器 ) 选用先进的半导体气体传 感器 ， 内置温度补偿模块 ， 安全可靠 ，适用于家庭 、宾馆 、公寓等存在可燃气体的室内场所。

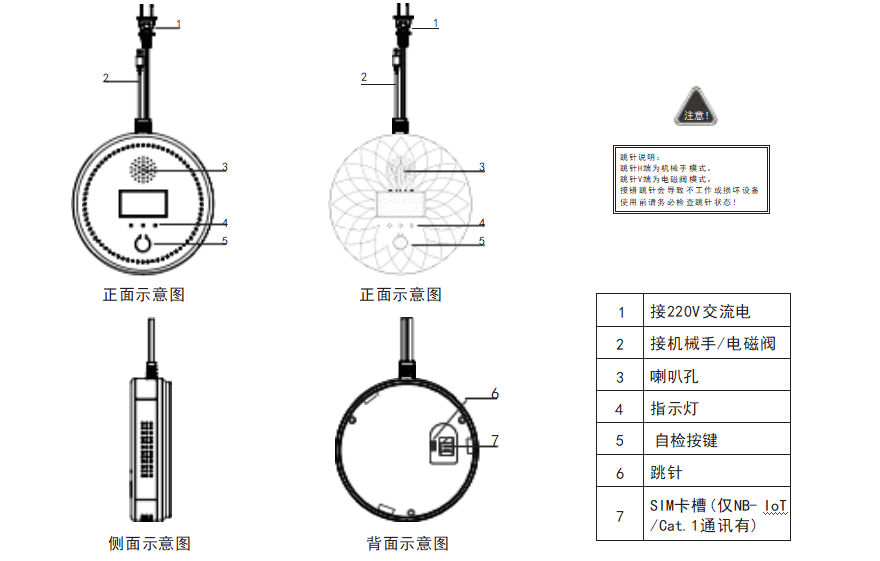

产品示意图

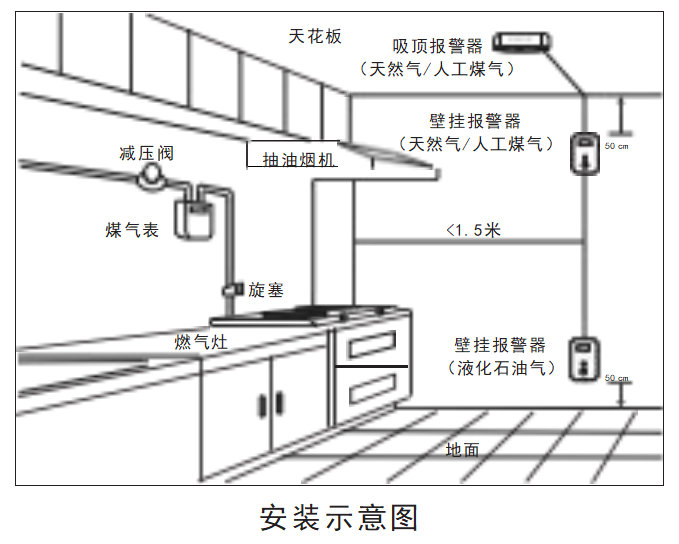

安装示意图
1. 本产品安装在离气源 1.5 米范围内。 a 安装高度吸顶或壁挂 1.5m-2.5m。
b 将安装底板用螺丝固定于墙面 ，挂上探测器 ，插上电源。
2. 安装注意： 安装位置不能离燃气灶具太近 ， 以免探测器受 到炉火烘烤；不能安装在油烟大的地方； 以免引起误报警 或探测器进气孔进气不流畅 ，从而影响探测器的灵敏度；也不能安装于排气扇 、 门窗边与浴室水汽较大处。
3. 按左图正确接线 ，所有接线安装必须符合国家及地方有效 法规 、标准 。应选择线芯粗细适当的导线 ，连接探头及铺 助装置的导线应有色彩标识 ， 以免接错 ，错误的接线将导 致探头不能正常工作。
4. 按照图片所示要求，在 SIM 卡槽装好相应功能的 SIM 卡。（NB-IoT 版本产品，需装入 NB-IoT 物联网卡； Cat.1 版本产品，需装入 Cat.1 物联网卡）
5. 按图所示，设置产品输出方式跳针，跳针设置（机械手还是电磁阀）必须与实际外接驱动设备匹配， 否则有可能引起设备驱动损坏。
6. 接通电源，电路进入预热状态，所有指示灯全亮一次，然后绿色指示灯常亮，进入预热状态。
7. 预热一般为 3 分钟。预热过程中，设备会对传感器、SIM 卡、平台通讯进行自检，预热结束后，指示 灯会指示自检结果。
自检结果
问题原因
异常处理
黄灯常亮
传感器故障
联系供应商
黄灯闪烁
传感器寿命到期
联系供应商
黄灯闪烁1次，持续60秒
自检成功，信号强度，极差
查找信号差的原因
绿灯闪烁2次，闪烁3轮
自检成功，信号强度，差
查找信号差的原因
绿灯闪烁3次，闪烁3轮
自检成功，信号强度，一般
绿灯闪烁4次，闪烁3轮
自检成功，信号强度，好
红灯闪烁1次，持续60秒
通讯失败，通讯硬件故障
联系供应商
红灯闪烁2次，持续60秒
通讯失败，SIM卡故障
查看SIM卡是否方向插反，是否过期，是否开 通，是否已经与其它设备机卡绑定
红灯闪烁3次，持续60秒
通讯失败，信号无
查看当地是否有NB-IoT/Cat.1信号，如果确认 当地有信号，返厂维修
红灯闪烁4次，持续60秒
通讯失败，电信平台未添加设备
查看设备IMEI是否在报警平台注册，如果已注 册，请联系业务人员，安排技术处理
* 故障处理完成后，重按测试按键测试或者断电5 秒后重新上电。如果问题依然存在，请断开电源报修。
产品参数
探测气体：甲烷 (CH4)
工作电压：AC 220V/50Hz
报警浓度：8%LEL
报警音量：>70dB ( 正前方 1 米处 )
量程：0-20%LEL
采样方式：自然扩散
工作温度：-10~+55℃
工作湿度：≤95%RH
安装方式：吸顶式 / 壁挂式
驱动能力：12V（机械手持续 200mA，电磁阀脉冲 2A）
外观尺寸： Ф104*31.7mm
传感器寿命：3 年
功耗：正常监视≤2W 报警状态≤3W
执行标准：GB 15322.2-2019
- 产品应用：
- 规格参数：
- 产品视频：
使用场所
感谢您使用本公司的产品 。请务必仔细阅读本说明书 ， 并按照有关操作指引步骤进行 ，使您能充分 享受我公司提供的服务 ， 同时避免您的误操作而出现的意外发生 。请妥善保管本说明书 ， 以便您日后需 要时能及时查阅并获得帮助 。如果您没有依照本说明书使用或擅自去除 、拆解 、 更换探测器内部组件 ， 本公司不承担由此造成的任何责任 。家用可燃气体探测器 ( 以下简称探测器 ) 选用先进的半导体气体传 感器 ， 内置温度补偿模块 ， 安全可靠 ，适用于家庭 、宾馆 、公寓等存在可燃气体的室内场所。
产品示意图
安装示意图
1. 本产品安装在离气源 1.5 米范围内。 a 安装高度吸顶或壁挂 1.5m-2.5m。
b 将安装底板用螺丝固定于墙面 ，挂上探测器 ，插上电源。
2. 安装注意： 安装位置不能离燃气灶具太近 ， 以免探测器受 到炉火烘烤；不能安装在油烟大的地方； 以免引起误报警 或探测器进气孔进气不流畅 ，从而影响探测器的灵敏度；也不能安装于排气扇 、 门窗边与浴室水汽较大处。
3. 按左图正确接线 ，所有接线安装必须符合国家及地方有效 法规 、标准 。应选择线芯粗细适当的导线 ，连接探头及铺 助装置的导线应有色彩标识 ， 以免接错 ，错误的接线将导 致探头不能正常工作。
4. 按照图片所示要求，在 SIM 卡槽装好相应功能的 SIM 卡。（NB-IoT 版本产品，需装入 NB-IoT 物联网卡； Cat.1 版本产品，需装入 Cat.1 物联网卡）
5. 按图所示，设置产品输出方式跳针，跳针设置（机械手还是电磁阀）必须与实际外接驱动设备匹配， 否则有可能引起设备驱动损坏。
6. 接通电源，电路进入预热状态，所有指示灯全亮一次，然后绿色指示灯常亮，进入预热状态。
7. 预热一般为 3 分钟。预热过程中，设备会对传感器、SIM 卡、平台通讯进行自检，预热结束后，指示 灯会指示自检结果。
自检结果 | 问题原因 | 异常处理 |
黄灯常亮 | 传感器故障 | 联系供应商 |
黄灯闪烁 | 传感器寿命到期 | 联系供应商 |
黄灯闪烁1次，持续60秒 | 自检成功，信号强度，极差 | 查找信号差的原因 |
绿灯闪烁2次，闪烁3轮 | 自检成功，信号强度，差 | 查找信号差的原因 |
绿灯闪烁3次，闪烁3轮 | 自检成功，信号强度，一般 | |
绿灯闪烁4次，闪烁3轮 | 自检成功，信号强度，好 | |
红灯闪烁1次，持续60秒 | 通讯失败，通讯硬件故障 | 联系供应商 |
红灯闪烁2次，持续60秒 | 通讯失败，SIM卡故障 | 查看SIM卡是否方向插反，是否过期，是否开 通，是否已经与其它设备机卡绑定 |
红灯闪烁3次，持续60秒 | 通讯失败，信号无 | 查看当地是否有NB-IoT/Cat.1信号，如果确认 当地有信号，返厂维修 |
红灯闪烁4次，持续60秒 | 通讯失败，电信平台未添加设备 | 查看设备IMEI是否在报警平台注册，如果已注 册，请联系业务人员，安排技术处理 |
* 故障处理完成后，重按测试按键测试或者断电5 秒后重新上电。如果问题依然存在，请断开电源报修。
产品参数
探测气体：甲烷 (CH4)
工作电压：AC 220V/50Hz
报警浓度：8%LEL
报警音量：>70dB ( 正前方 1 米处 )
量程：0-20%LEL
采样方式：自然扩散
工作温度：-10~+55℃
工作湿度：≤95%RH
安装方式：吸顶式 / 壁挂式
驱动能力：12V（机械手持续 200mA，电磁阀脉冲 2A）
外观尺寸： Ф104*31.7mm
传感器寿命：3 年
功耗：正常监视≤2W 报警状态≤3W
执行标准：GB 15322.2-2019
