DFW7318防火门监控分机 下载附件输入电压：220 VAC, 50 Hz
外部电源输出：10 A@24 VDC
外形尺寸(单位：mm)：480X380X144
电源输出保险能力：20A
备电池保险能力：20A
工作温度：0 ～ +40 ℃
贮存温度：–10 ～ +50 ℃
相对湿度：≤95%（40±2 ℃)
防护等级：IP30
环境要求：室内
- 产品特点：
1. 性能参数
项目
参数
DFW7318
回路数目
1 回路
安装现场部件最大数目
254 点
与监控器通信方式
CAN
显示器
LED 显示
显示指示灯
4 个
输入按键
1 个
干接点信号输入（支持火灾干接点报警信号输入）
1 路
备用电池
(12 VDC/12 Ah)×2
输入电压
220 VAC, 50 Hz
外部电源输出
10 A@24 VDC
外形尺寸(单位：mm)
480X380X144
电源输出保险能力
20A
备电池保险能力
20A
工作温度
0 ～ +40 ℃
贮存温度
–10 ～ +50 ℃
相对湿度
≤95%（40±2 ℃)
防护等级
IP30
环境要求
室内
2. 兼容设备目录
表 1-2
No.
类型
描述
9.
DFW7201
常开防火门监控模块（单常开/双常开）
10.
DFW7202
常闭防火门监控模块（单常闭/双常闭）
11.
DFW7201(Z)
防火门电动闭门器（编码型）
12.
DFW7303
防火门电磁释放器（编码型）
13.
DFW7305
常闭防火门监控模块（防火门门磁开关）
14.
DFW7301
一体式电动闭门器
15.
……
……
3. 外形尺寸
- 产品应用：
- 规格参数：
- 产品视频：
1. 性能参数
项目 | 参数 |
DFW7318 | |
回路数目 | 1 回路 |
安装现场部件最大数目 | 254 点 |
与监控器通信方式 | CAN |
显示器 | LED 显示 |
显示指示灯 | 4 个 |
输入按键 | 1 个 |
干接点信号输入（支持火灾干接点报警信号输入） | 1 路 |
备用电池 | (12 VDC/12 Ah)×2 |
输入电压 | 220 VAC, 50 Hz |
外部电源输出 | 10 A@24 VDC |
外形尺寸(单位：mm) | 480X380X144 |
电源输出保险能力 | 20A |
备电池保险能力 | 20A |
工作温度 | 0 ～ +40 ℃ |
贮存温度 | –10 ～ +50 ℃ |
相对湿度 | ≤95%（40±2 ℃) |
防护等级 | IP30 |
环境要求 | 室内 |
2. 兼容设备目录
表 1-2
No. | 类型 | 描述 |
9. | DFW7201 | 常开防火门监控模块（单常开/双常开） |
10. | DFW7202 | 常闭防火门监控模块（单常闭/双常闭） |
11. | DFW7201(Z) | 防火门电动闭门器（编码型） |
12. | DFW7303 | 防火门电磁释放器（编码型） |
13. | DFW7305 | 常闭防火门监控模块（防火门门磁开关） |
14. | DFW7301 | 一体式电动闭门器 |
15. | …… | …… |

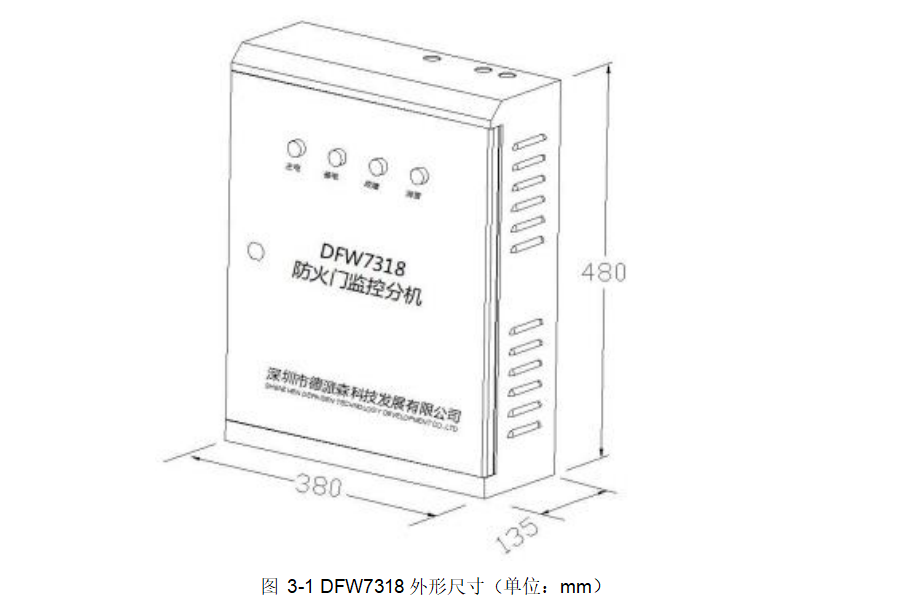

3. 外形尺寸
