PST5255Y-100剩余电流互感器 下载附件工作频率：50Hz
额定一次电流：1000mA
额定二次电流：0.5mA
准确度等级：1.0 级
额定连续热电流：2A
外 壳：ABS ，阻燃，乳白色，红色。
铁 芯：纳米晶/硅钢
工作温度：－25℃~+70℃
环境温度：≤85%
- 产品特点：
一、概述
PST5255Y、PST5255F 闭口剩余电流互感器和 PST5255YK 开口剩余电流互感器，专为采集剩余电流信号而设计。剩余电流通常为 mA 级，且必须用穿芯方式，对平衡特性和线性要求较高。 本产品额定一次电流：1000mA ，额定二次电流：0.5mA 优异先进的制作 工艺流程，保证了其准确度等级、可靠性等技术要求。
二、功能特点
可增加信号处理，电路板穿心结构、环氧树脂浇注、稳定性好采用高导磁镍钢或纳米晶，线性度好、灵敏度高优异的平衡特性、并具 有极强抗电磁场干扰能力。
三、技术指标
3.1 工作频率：50Hz
3.2 额定一次电流：1000mA
3.3 额定二次电流：0.5mA
3.4 准确度等级：1.0 级
3.5 额定连续热电流：2A
3.6 过线电流如下：
PST5255Y-100 过线电流：0~ 100A
PST5255Y-225 过线电流：0~225A
PST5255Y-400 过线电流：0~400A
PST5255F-400 过线电流：0~400A
PST5255F-630 过线电流：0~630A
PST5255F-1000 过线电流：0~ 1000A
PST5255YK-100 过线电流：0~ 100A
PST5255YK-225 过线电流：0~225A
3.7 机械参数
3.8 外 壳：ABS ，阻燃，乳白色，红色。
3.9 铁 芯：纳米晶/硅钢
3.10 内部结构：环氧树脂浇注
3.11 施 工：螺丝固定
3. 12 工作温度：－25℃~+70℃
3.13 环境温度：≤85%
3. 14 输出连接：接线端子
四、结构图
剩余电流互感器结构主要区别是：剩余电流互感器形状、尺寸、孔径（孔径决定过线电流）。剩余电流互感器外型示意图，如下图所 示：
型号
额定
一次
额定
二次
精度
等级
尺寸 (±1mm)
A
B
C
D
￠
E
F
G
H
I
J
PST52255Y-100
1000mA
0.5mA
1.0
95
85
31
78
45
84
5
60
25
8.5
4
PST52255Y-225
127
115
31
108
73
115
6
83
25
10
4.5
PST52255Y-400
166
150
31
145
105
152
6
108
25
13.5
5

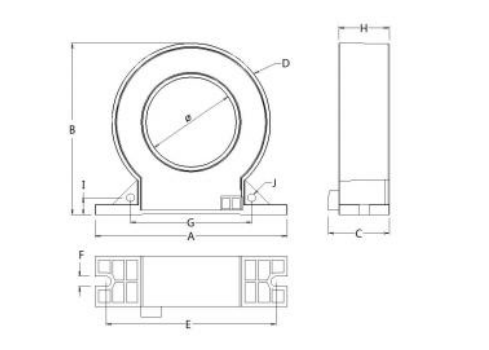

图 4.1 PST5255Y 系列互感器外型尺寸(单位 mm)
型号
A
B
C
D
E
F
G
H
I
PST5255F-400
260.0
90.7
44.0
38.0
245.0
8.5
180.0
34.0
231.0
PST5255F-630
315.0
120.0
44.0
38.0
300.0
8.5
220 ．0
45.0
285.0
PST5255F-1000
425.0
160.5
44.0
38.0
410.0
8.5
315.0
75.0
396.0

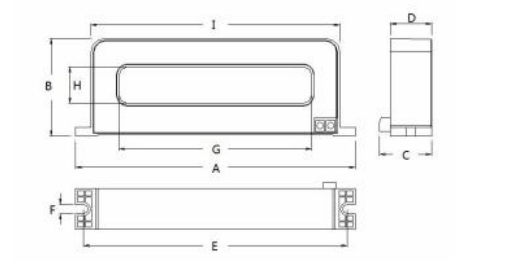

图 4.2 PST5255F 系列互感器外型尺寸(单位 mm)
型号
A
B
C
D
￠
E
F
PST5255YK-100
104.0
95.0
30.2
25.0
45.0
87.0
80.0
PST5255YK-255
132.0
120.5
30.2
25.0
73.0
115.0
108.0

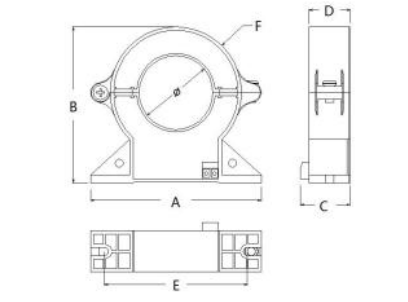

图 4.3 PST5255YK 系列互感器外型尺寸(单位 mm)
- 产品应用：
- 规格参数：
- 产品视频：
一、概述
PST5255Y、PST5255F 闭口剩余电流互感器和 PST5255YK 开口剩余电流互感器，专为采集剩余电流信号而设计。剩余电流通常为 mA 级，且必须用穿芯方式，对平衡特性和线性要求较高。 本产品额定一次电流：1000mA ，额定二次电流：0.5mA 优异先进的制作 工艺流程，保证了其准确度等级、可靠性等技术要求。
二、功能特点
可增加信号处理，电路板穿心结构、环氧树脂浇注、稳定性好采用高导磁镍钢或纳米晶，线性度好、灵敏度高优异的平衡特性、并具 有极强抗电磁场干扰能力。
三、技术指标
3.1 工作频率：50Hz
3.2 额定一次电流：1000mA
3.3 额定二次电流：0.5mA
3.4 准确度等级：1.0 级
3.5 额定连续热电流：2A
3.6 过线电流如下：
PST5255Y-100 过线电流：0~ 100A
PST5255Y-225 过线电流：0~225A
PST5255Y-400 过线电流：0~400A
PST5255F-400 过线电流：0~400A
PST5255F-630 过线电流：0~630A
PST5255F-1000 过线电流：0~ 1000A
PST5255YK-100 过线电流：0~ 100A
PST5255YK-225 过线电流：0~225A
3.7 机械参数
3.8 外 壳：ABS ，阻燃，乳白色，红色。
3.9 铁 芯：纳米晶/硅钢
3.10 内部结构：环氧树脂浇注
3.11 施 工：螺丝固定
3. 12 工作温度：－25℃~+70℃
3.13 环境温度：≤85%
3. 14 输出连接：接线端子
四、结构图
剩余电流互感器结构主要区别是：剩余电流互感器形状、尺寸、孔径（孔径决定过线电流）。剩余电流互感器外型示意图，如下图所 示：
型号 | 额定 一次 | 额定 二次 | 精度 等级 | 尺寸 (±1mm) | ||||||||||
A | B | C | D | ￠ | E | F | G | H | I | J | ||||
PST52255Y-100 |
1000mA |
0.5mA |
1.0 | 95 | 85 | 31 | 78 | 45 | 84 | 5 | 60 | 25 | 8.5 | 4 |
PST52255Y-225 | 127 | 115 | 31 | 108 | 73 | 115 | 6 | 83 | 25 | 10 | 4.5 | |||
PST52255Y-400 | 166 | 150 | 31 | 145 | 105 | 152 | 6 | 108 | 25 | 13.5 | 5 | |||
图 4.1 PST5255Y 系列互感器外型尺寸(单位 mm)
型号 | A | B | C | D | E | F | G | H | I |
PST5255F-400 | 260.0 | 90.7 | 44.0 | 38.0 | 245.0 | 8.5 | 180.0 | 34.0 | 231.0 |
PST5255F-630 | 315.0 | 120.0 | 44.0 | 38.0 | 300.0 | 8.5 | 220 ．0 | 45.0 | 285.0 |
PST5255F-1000 | 425.0 | 160.5 | 44.0 | 38.0 | 410.0 | 8.5 | 315.0 | 75.0 | 396.0 |
图 4.2 PST5255F 系列互感器外型尺寸(单位 mm)
型号 | A | B | C | D | ￠ | E | F |
PST5255YK-100 | 104.0 | 95.0 | 30.2 | 25.0 | 45.0 | 87.0 | 80.0 |
PST5255YK-255 | 132.0 | 120.5 | 30.2 | 25.0 | 73.0 | 115.0 | 108.0 |
图 4.3 PST5255YK 系列互感器外型尺寸(单位 mm)
