第一章 产品介绍

建筑发生火灾时，正压送风系统启动，着火层及上下相邻两层风口开启，依据安全逃生原 则，加压送风应满足防烟楼梯间压力>前室压力>走道压力的压力递增分布，防烟楼梯间、避难 走道及其前室是人员撤离的生命通道和消防人员进行扑救的通行走道，必须确保其防烟性能要 求。从防烟角度，余压值越高越有利于防烟。但由于疏散门的方向是朝疏散方向开启，加压送 风作用力的方向与疏散门开启方向恰恰相反，余压值过高则会导致楼梯间和前室、前室和走道 之间疏散门两侧压差过大，从而出现疏散门难以开启的情况，影响人员疏散和消防人员施救。显然，加压送风系统的设计，首先应建立在安全疏散的基础上。

加压送风系统自身，没有能力来判断余压值，加压区泄漏过大，余压值达不到标准，起不 到防烟作用，或因压力过大而造成疏散门难以开启。而如何能及时探测余压值状况，以调整加 压送风量，使楼梯间和前室保持相对稳定的余压值是一个关键问题。因此设置智能余压监控系 统，可量化加压送风系统的管理，解决加压送风系统在消防疏散过程中存在的隐患，是保证加 压送风系统在火灾中正常使用的必然选择。

我公司严格按照《建筑防烟排烟系统技术标准》，研发了消防应急疏散余压监控系统。该 系统由余压探测器、余压控制器、余压监控器、泄压阀执行器等经工业现场总线组合而成。相 互独立工作的各楼层余压探测器对正压送风余压进行实时检测；余压控制器采集本回路余压探 测器数据进行分析，并控制泄压阀的运行状态，实现相应空间余压控制；安装于消控室的余压 监控器可监控整个系统中每台余压探测器、余压控制器和泄压阀执行器的工作状态。

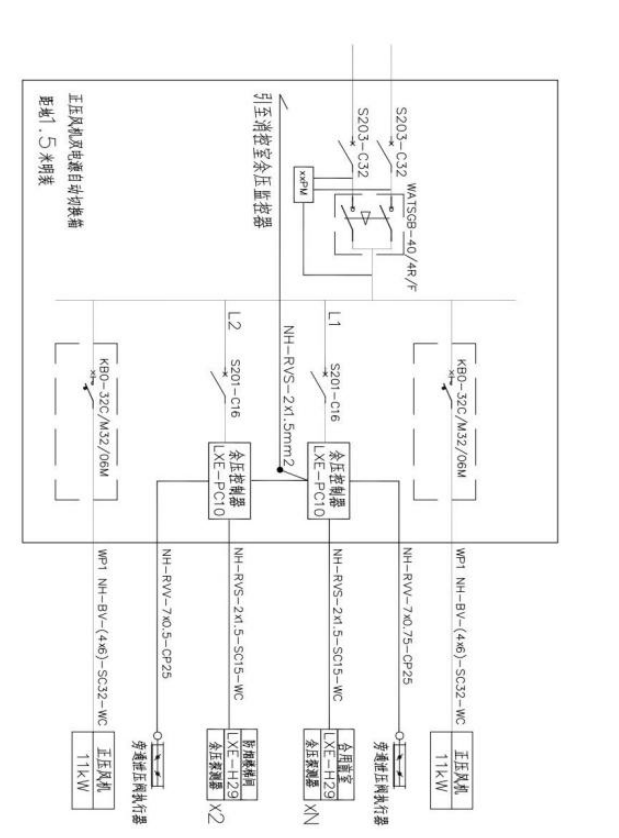

余压监控系统图：

第二章 余压探测器

2.1 显示说明

（1）液晶屏显示：显示该设备地址编号，以及显示该区域（前室/楼梯间）余压值。

（2）通信指示灯：探测器与控制器正常通信时，绿色指示灯闪烁。

（3）报警指示灯：当探测器报警时，红色指示灯点亮。

2.2 编码器说明

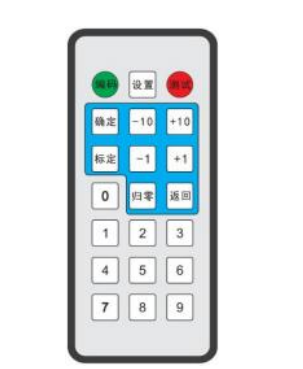

探测器上电后，将编码器对准探测器左下方进行操作：

“编码 ”键：对探测器进行地址编码，每一回路探测器地址从 1 开始编，不可重复。在主 页面按下该按键后，进入地址编码界面，按数字键或者“-1 ”“+1 ”“-10 ”“+10 ”键进行设置， 设置完成后按“确定 ”键返回。

“测试 ”键：使探测器进入报警状态。在主页面按下该按键后，探测器进入模拟报警状态， 持续 60 秒，按下“确定 ”或“返回 ”键结束模拟报警。

“设置 ”键：对探测器安装区域（前室/楼梯间）进行设置，默认为前室。前室报警值为 25-30pa，楼梯间报警值为 40-50pa。

“归零 ”键：使探测器数值强制归零校准。

2.3 安装说明

（1）将探测器上面板取下，通过底座的两个安装孔固定在 86 盒上，安装在防火门上方墙 面为宜，距吊顶或屋顶 20cm-50cm 处。

（2）压差式余压探测器需要将反面的气压嘴接上硅胶气管，气管另一端要通至走道侧， 并在走道侧相应位置安装气管面板。

（3）绝压式（免接管式）余压探测器无需穿墙打孔接气管即可使用。

第三章 余压控制器

3.1 指示灯说明

运行指示灯；上电后，运行指示灯闪烁。

通信COM1 指示灯：与探测器组网通信时，通信COM1 指示灯闪烁。

通信COM2 指示灯：与监控器组网通信时，通信COM2 指示灯闪烁。

报警指示灯：当有探测器检测到余压值超标时，报警指示灯点亮，同时打开泄压阀。

故障指示灯：当有探测器故障时，故障指示灯点亮。

消音指示灯：按下消音键，屏蔽报警声音 60 秒，消音指示灯点亮。

3.2 按键说明

查询：在主页面时，按“上翻 ”和 “下翻 ”键查询探测器数据以及状态信息。

设置：按设置键可切换探测器总数和本机地址的设置（如果系统无监控器接入，本机地址 无需设置），此时，“∧ ”键是数值加 1，“∨ ”键是数值减 1，设置完成后按下“确定 ”键返回 主页面。探测器总数为该控制器带载的探测器总数量，本机地址从 1 开始编，不可重复。

自检：按下“ 自检 ”键，所有指示灯点亮及液晶内容全显。

消音：按下“消音 ”键，屏蔽报警声音 60 秒，同时消音指示灯点亮。

3.3 安装说明

余压控制器一般安装在风机配电箱中，也可配箱体单独安装。
