一、  概述

DDH5266（8）组合式电气火灾监控探测器（以下简称探测器）是一种采用数码管显示，集实时检测8 路温度信号和8 路漏电信号功能、 声光报警功能、总线通讯组网功能于一体的新国标执行标准下的新型电气火灾探测器，本探测器的设计、制造和检验符合国家标准 GB14287-2014 第 2 部分和第 3 部分，工作稳定可靠，应用方式灵活。

二、  特点

2.1 探测器最大支持8 路温度和 8 路漏电实时监控，具备开/短路检测功能，采用无极性二总线通讯，技术领先，组合式电气火灾监控 探测器的典范

2.2 探测器内置高性能 CPU，工业级设计，宽运行温度，可靠性及稳定性行业一流

2.3 探测器 EMC 抗干扰设计，软硬件双重滤波，适用于严酷的电磁环境以及复杂的电力谐波环境

2.4 探测器外形美观，嵌入式安装，标准仪表开孔尺寸，免螺丝滑块固定；导轨式安装，方便快捷

三、  技术特性

3.1. 工作电压：AC220V

3.2. 工作电流：≤ 20mA

3.3. 检测范围：漏电 50mA-1000mA   温度 0℃-140℃

3.4. 剩余电流报警阈值设定范围：200mA 到 1000mA，步长为 1mA

3.5. 温度报警阈值设定范围    ：45℃到 140℃ , 步长为 1℃

3.6. 通讯方式：无极性二总线

3.7. 通讯距离：与主机监控设备 ≤1500m(ZR-RVS-2× 1.5mm²)

3.8. 与电流互感器：≤2m(RVV-2×1.5 mm²)

3.9. 执行标准：GB14287-2014

3.10. 使用环境： 温度：-10℃~+40℃；相对湿度 ≤95%，不凝露；

3.11. 编码方式：探测器端手动编码/电子编码器编码 编码范围(1-254)

四、  结构特征与工作原理

4.1.  结构特征

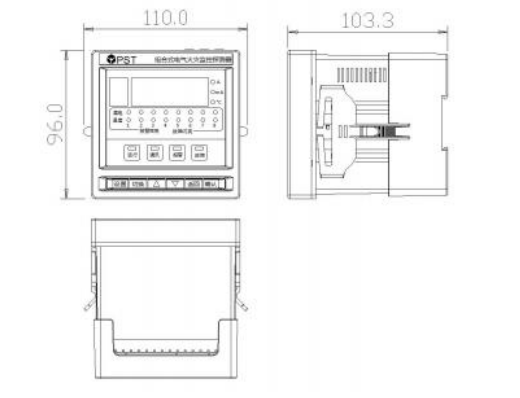

4.11 DDH5266（8）探测器外型示意图，如图 4.1 所示：
