剩余电流式电气火灾监控探测器 下载附件工作电压：DC 24V（总线供电）
工作电流：≤ DC350uA
额定动作电流：200mA 到 1000mA ，步长为 1mA
额定不动作电流：额定动作电流的 50%
过线电压：＜660VAC
过线额定频率：50Hz/60Hz
总线接口：无极性二总线
响应时间：<20S
使用环境：温度：0℃~+40℃；相对湿度 ≤95% ，不凝露；
- 产品特点：
一、 概述
DDH5201S 系列剩余电流式电气火灾监控探测器（以下简称探测器）使用成熟的二总线技术，工作稳定可靠，应用方式灵活，用 于电气火灾监控系统。
二、 特点
2.1 探测器和主机回路卡采用二线制连接方式，使用成熟总线技术，通讯稳定可靠，布线简便。
2.2 探测器内置高性能 CPU ，采用智能算法和看门狗技术。具备在线自检测和校正功能，可以精确测量探测器剩余电流值，并对一定范 围内的异常进行自校正。
2.3 探测器通过电气火灾监控设备设置剩余电流报警值，剩余电流报警设置值有效范围从 200mA 到 1000mA；通过电子编码器可以实现 修改探测器地址编码，方便工程调试和维护。
2.4 探测器外形美观，灵敏度高，线性度好，运行可靠，安装方便。
三、 技术特性
3. 1. 工作电压：DC 24V（总线供电）
3.2. 工作电流：≤ DC350uA
3.3. 额定动作电流：200mA 到 1000mA ，步长为 1mA
3.4. 额定不动作电流：额定动作电流的 50%
3.5. 过线电压：＜660VAC
剩余电流互感器型号
DDH5201S-100
DDH5201S-225
DDH5201S-400
过线电流
≦ 100 A
≦225 A
≦400 A
3.6. 过线额定频率：50Hz/60Hz
3.7. 总线接口：无极性二总线
3.8. 响应时间：<20S
3.9. 指示灯：
运行灯：绿色，正常时运行灯闪亮；
报警灯：红色，正常时熄灭，报警时点亮；
故障灯：黄色，正常时熄灭，探测器故障时点亮。
3.10. 使用环境：
温度：0℃~+40℃；相对湿度 ≤95% ，不凝露；
3. 11. 外壳防护等级：IP30
3. 12. 线制：无极性二总线
3.13. 编码方式：电子编码(1-254)
四、 结构特征与工作原理
4.1. 结构特征

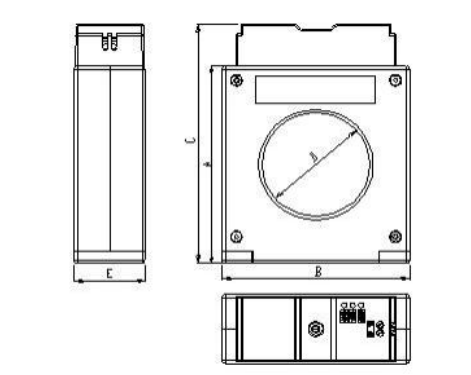

DDH5201S 系列探测器主要区别探测器尺寸、孔径（孔径决定过线电流），DDH5201S 系列探测器外型示意图，如图 4. 1 所示：
尺 寸 型 号
A
B
C
D
E
DDH5201S-100
90
95
115.5
45
42
DDH5201S-225
120
110
145.5
63
42
DDH5201S-400
145
130
170.5
93
42
4. 2. 工作原理
DDH5201S 系列探测器准确采集通过零序电流互感器的电流值，当达到预先设定的剩余电流值时，探测器报警指示灯常亮并且将信 息上传给电气火灾监控设备。探测器具备自检功能，能检测探测器的功能是否正常，如有故障能及时上传至电气火灾监控设备，有助于故 障的定点排除。
