DFW7901防火门输入模块 下载附件工作电压：DC24V（总线供电）
通讯方式：二总线
编码范围：1-254
环境温度：-10℃~+55℃
相对湿度：≤95%RH
- 产品特点：
1. 产品概述
DFW7901 防火门输入模块可与火灾报警系统联动（干接点信号输入），当发生火情时，本 模块接收到火灾报警系统发出的报警信号，并通过总线发送到防火门控制器，控制器下达相应防 火分区的启动命令，关闭常开防火门，隔离火源和烟雾。
2. 技术参数
类型
参数
工作电压
DC24V（总线供电）
通讯方式
二总线
编码范围
1-254
环境温度
-10℃~+55℃
相对湿度
≤95%RH
3. 功能说明
巡检指示灯：每次通讯会闪烁一次。
故障指示灯：当输入模块四个通道任一通道开路时，故障灯常亮。
启动指示灯：当输入模块四个通道任一通道短接时，启动灯常亮。

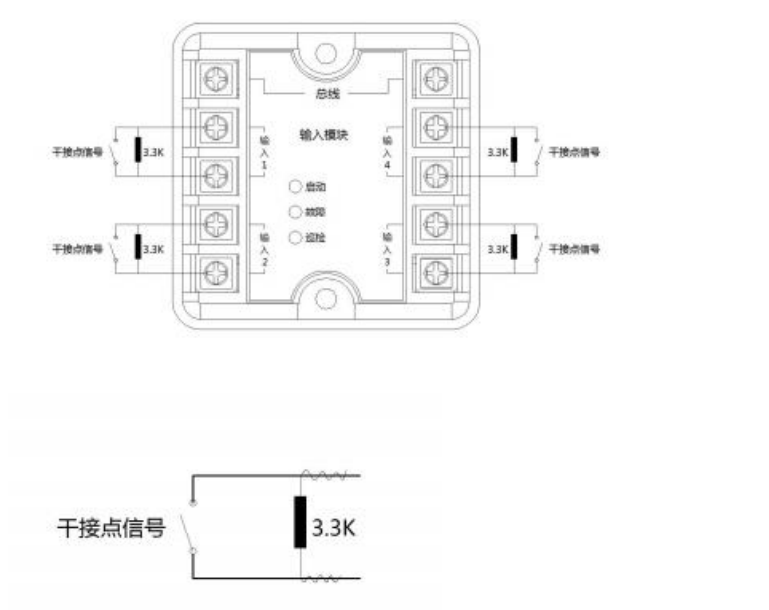

每个通道都配接一个 3.3K 0.25W 的插件电阻，用来检测接入线是否可靠连接，干接点 信号连接线和 3.3K 电阻绑在一起使用，当信号线脱落时，检测电阻也脱落(如上图所示)。
联动编程：具体操作请参见 DFW7118 防火门监控器说明书。

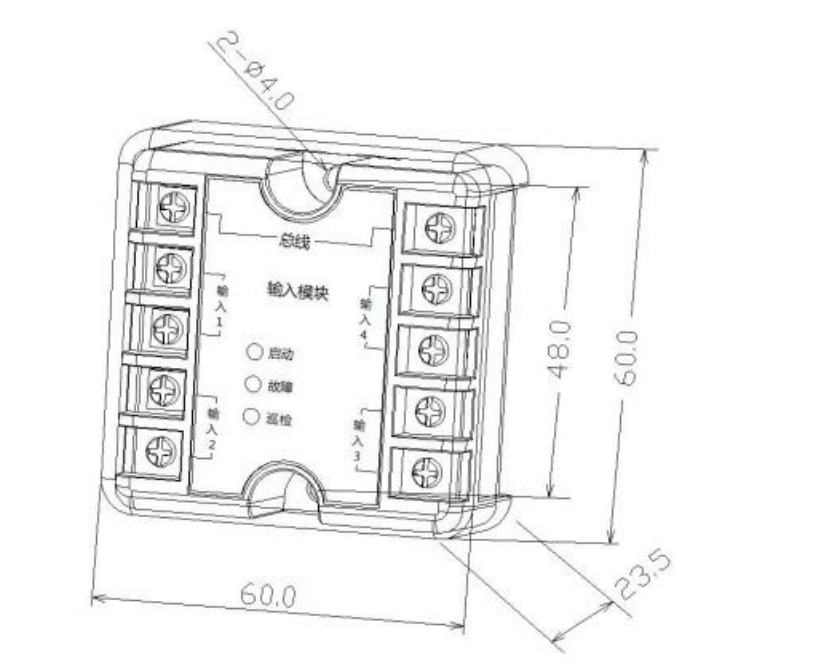

4. 外形及安装尺寸（单位：mm)
5. 注意事项：
l 必须让具有资格的安装人员安装此监控模块，并且安装之前要仔细阅读使用说明。
l 接线时按照使用说明中的接线方式接线，接线完成后要认真核对接线是否正确，以 免通电后损坏监控模块、产生危险事故。
l 安装或移除监控模块时，请确认工作电源、待测回路及相关部分电源已切断以免发 生触电，造成危险和人员伤害。
l 对输入模块进行送检、维修之前要切断所有电源和检测控制连接线。
l 接线、布线请按相关规范要求，以免发生短路、断路等事故，同时也方便日后的维 护和检修。
