DFW7118 防火门监控系统，符合国家标准《GB 29364-2012  防火门监控器》，是集成工业计算机技术、通讯、抗电磁干扰、 数字传感器技术和工业现场总线控制技术与一体的集成智能化系统，通过对电动闭门器、电磁释放器、门磁开关等部件设备进行 信号采集和控制，发出指令自动关闭常开防火门，隔离火源和烟雾，为救援和人员疏散赢得宝贵时间，在火灾发生时具有非常重 要的意义。

1.系统简介

总线控制功能

-  本系统的总线部件采用消防无极二总线与防火门监控器连接，总线部件设备发生断路、短路等故障时， 防火门监控器能发出故障报警信号，指示故障报警部位并保存故障报警信息，最大限度的保证了电气安 全的可靠性。

消防联动功能

-  本系统可与火灾报警系统联动（干接点信号输入），当发生火情时，本系统接收到火灾报警系统发出的报

警信号，并通过总线将指令发送到每个总线部件当中， 自动关闭常开防火门，隔离火源和烟雾。

控制输出功能

-  本系统存在启动信号或者故障信后时，将正常启动主机内部的干接点信号输出，分别为启动干接点输出 和故障干接点输出。

易操作，易维护

-  全中文 Windows 风格菜单操作；通过简单的操作（选择数字或移动光标）就可以实现系统提供的多种功 能；采用拼音输入、数字输入和字母输入，拼音输入方式使得汉字输入非常便捷；既可以在监控器上现 场直接编程，也可通过计算机快速编程。

2.适用场所

目前主要广泛应用于机场、轨道交通、隧道、客运枢纽、医院、学校、体育馆、展览馆、酒店和各种商业楼盘等场所

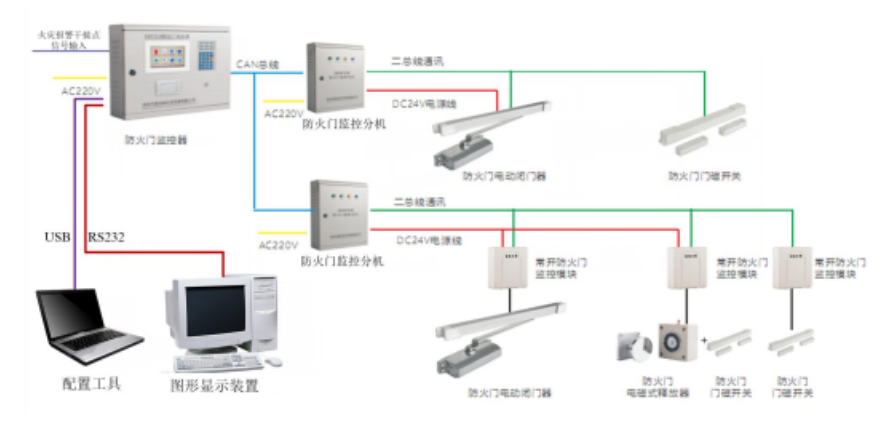

3.系统组成

1.  特点描述

-  符合国家标准《GB 29364-2012  防火门监控器》。

-  全中文 Windows 风格菜单操作，界面清晰直观。

-  通过简单的操作（选择数字或移动光标）就可以实现系统提供的多种功能，操作更加方便快捷。

-  采用拼音输入、数字输入和字母输入，拼音输入方式使得汉字输入非常便捷

-  超大存储空间，最多可记录 12000 条（报警记录3000 条+启动记录 3000 条+故障记录 3000 条+其他记 录 3000 条）历史记录，运行中发生的各类事件可全部记入历史档案中。

-  监控器在设定时间内无任何操作发生，同时无任何报警、联动、故障信息时，监控器自动转为屏幕保护状 态，延长液晶屏的使用寿命；当有事件/操作发生时，液晶屏自动点亮，监控器自动显示所发生的事件。

-  监控器带有 2 路干接点输出、2 路干接点输入、1 路 24V 电源供电输出（干接点输出： 3A/250 VAC，24V 电源输出：1 A@24 VDC）。

-  监控器自带 1 路 CAN 接口、1 路 RS485 接口，1 路 RS232 接口

-  监控器自带容量 254 点。

-  现场部件总线（DFW7118-BUS）为两总线无极性，建议使用Φ ≥1.5 mm2 的阻燃双绞线，最远距离 1000 米；现场分机总线（CAN-BUS）,  建议使用Φ ≥1.5 mm2 的阻燃双绞线，最远距离 2000 米

-  监控器有三种用户级别，分别为：1 级用户、2 级用户、3 级用户；在不同的用户级别下可进行不同的操 作，用户级别由密码保护。

-  接线端子均采用可插拔方式，每位端子上均有清晰标识，安装、调试、维修方便，快捷。

-  监控器可查询防火门控制模块/门磁开关/一体式电动闭门器的实时工作状态，方便工程人员了解现场状况。

-  既可以在监控器上现场直接编程，也可通过计算机快速编程。

2.  性能参数

3.  兼容设备目录

表 1-2

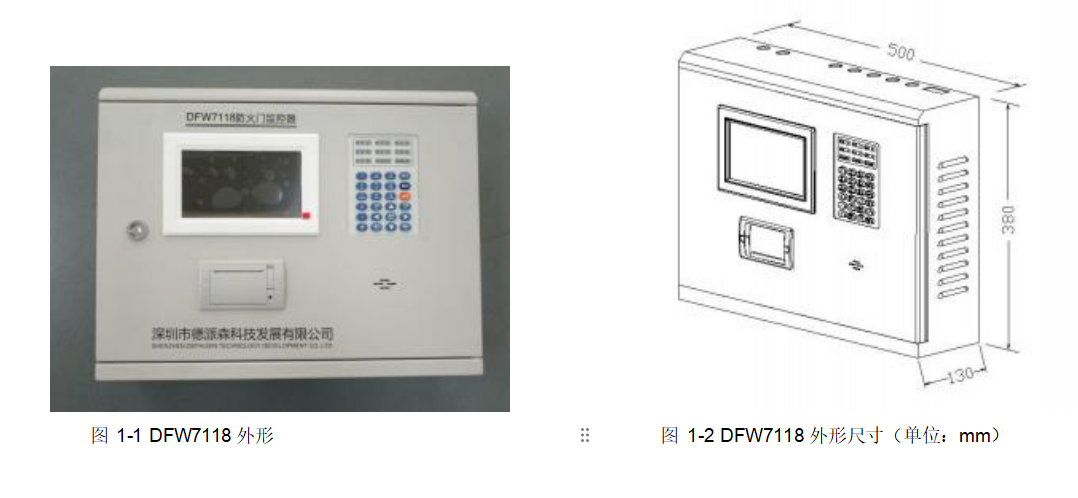

4.  外形尺寸
