DFW7202常闭防火门监控模块 下载附件工作电压：DC24V（总线供电）
通讯方式：二总线
编码范围：1-254
环境温度：-10℃~+55℃
相对湿度：≤95%RH
- 产品特点：
1. 产品概述
DFW7202 型常闭防火门监控模块（简称监控模块），配接 DFW7305 非编码型门磁开 关，接收门磁开关的反馈信号，判断防火门是否处于正常关闭状态，再通过二总线上传给监 控器或区域分机。
2. 技术参数
类型
参数
工作电压
DC24V（总线供电）
通讯方式
二总线
编码范围
1-254
环境温度
-10℃~+55℃
相对湿度
≤95%RH
3. 功能说明

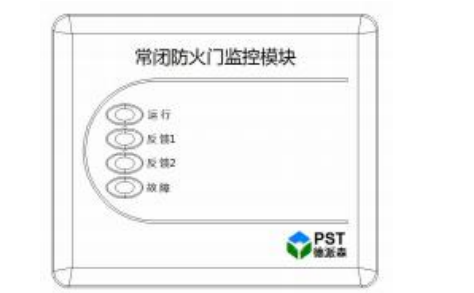

运行指示灯：每次通讯会闪烁一次。
反馈指示灯：防火门被打开时，对应的反馈灯常亮。
故障指示灯：当监控模块与门磁开关的连接线短路或开路时，故障灯常亮。
可以通过防火门控制器设置监控模块为单常闭防火门模块和双常闭防火门模块两种 类型。

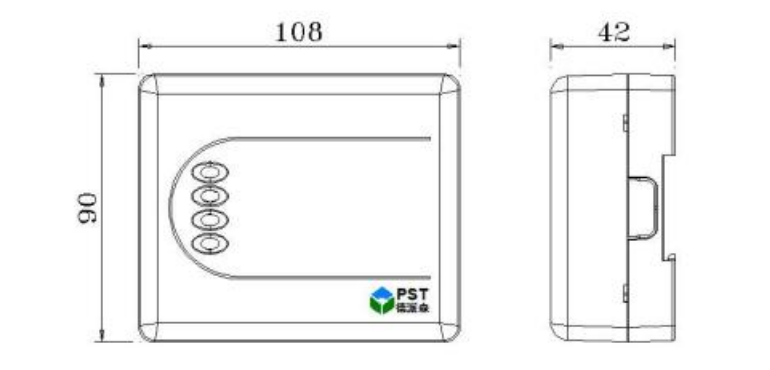

4. 外形尺寸(单位：mm)
- 产品应用：
- 规格参数：
- 产品视频：
产品参数
1. 产品概述
DFW7202 型常闭防火门监控模块（简称监控模块），配接 DFW7305 非编码型门磁开 关，接收门磁开关的反馈信号，判断防火门是否处于正常关闭状态，再通过二总线上传给监 控器或区域分机。
2. 技术参数
类型 | 参数 |
工作电压 | DC24V（总线供电） |
通讯方式 | 二总线 |
编码范围 | 1-254 |
环境温度 | -10℃~+55℃ |
相对湿度 | ≤95%RH |
3. 功能说明
运行指示灯：每次通讯会闪烁一次。
反馈指示灯：防火门被打开时，对应的反馈灯常亮。
故障指示灯：当监控模块与门磁开关的连接线短路或开路时，故障灯常亮。
可以通过防火门控制器设置监控模块为单常闭防火门模块和双常闭防火门模块两种 类型。
4. 外形尺寸(单位：mm)
