一、 概述

DJK6218/1 单相单电源电压电流信号传感器、 DJK6218/2 单相双电源电压电流信号传感 器、DJK6238/1 三相单电源电压电流信号传感器、DJK6238/2  三相双电源电压电流信号传感 器（以下简称传感器）采用工业级高精度测量硬件和成熟的二总线通讯技术，数据精准，工 作稳定可靠，应用方式灵活，满足国标 GB28184-2011《消防设备电源监控系统》的要求。

传感器具有电压值、电流值监测功能，实现对消防设备单相、三相四线交流供电回路的 电压、电流值检测。

二、  主要功能

2. 1  传感器与监控器采用二总线通讯方式，传感器可编辑地址范围 1-254；

2.2  监测消防设备电源过压、欠压、缺相、过流等故障；

2.3  监测消防设备电源实时工作状态，实时显示电压、电流值；

2.4  监测消防设备电源供电中断报警；

2.3  传感器电流参数、继电器输出可通过监控器设置；

2.4  采用DC24V 工作电压，确保系统及人身安全；

2.5  以直接方式采集被监测回路的电压，互感器采集电流信号，接线方便，误差小于 5%；

三、  技术特性

3. 1.  工作电压：DC24V ，由消防电源箱或者监控器供电

3.2.  通讯方式：无极性二总线

3.3.  电源线+通讯线：NH-BV-2×(≥1)mm²(电源线) + ZR-RVS-2×(≥1)mm²(通讯线)

3.4.  输入输出：一路输入检测，一路控制输出

3.5.  响应时间：<20S

3.6.  测量范围：AC0～400V(本传感器测量的是相线与零线电压); AC0～100A

3.7.  报警参数：欠压(<额定电压(220V)的 85%) 、过压(>额定电压的 110%) 、缺相、供电中断 (三相全部缺相) 、过流(>设定值 25% ，≤设定值时过流恢复，出厂默认设定值为 2.00A)。

3.8.  使用环境：温度：-10℃~+40℃；相对湿度 ≤95% ，不凝露；

3.9.  外壳防护等级：IP30

3.10.  编码方式：每台传感器均具有唯一地址编码(1-254)。

3.11.  安装方式：面板嵌入式安装、导轨式安装。

3.12.  开孔尺寸：90.5 X90.5mm。

四、  结构特征

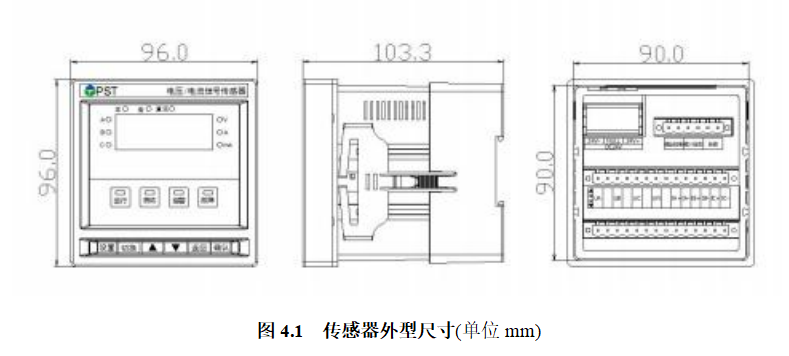

4.1 传感器外型示意图，如图 4.1 所示：
