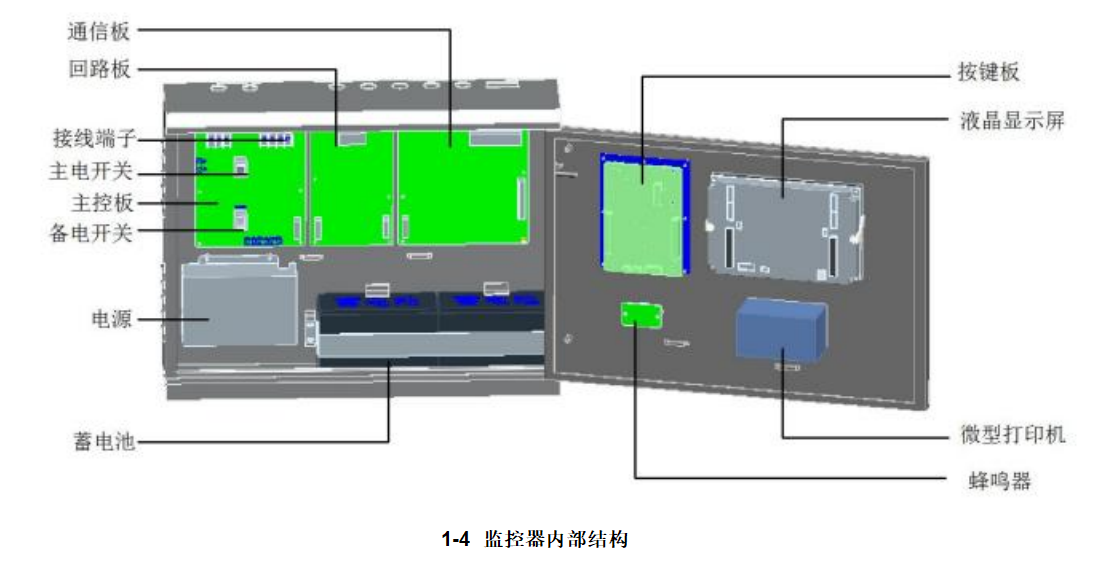

DJK6118电源状态监控器 下载附件输入电压：220 VAC, 50 Hz
外部电源输出：2 A@24 VDC
外形尺寸(单位：mm)：506X380X137
电源保险能力：5.0 A
电池保险能力：5.0 A
工作温度：0 ～ +40 ℃
贮存温度：–10 ～ +50 ℃
相对湿度：≤95%（40±2 ℃)
防护等级：IP30
环境要求：室内
- 产品特点：
1. 特点描述
- 符合国家标准 GB28184-2011 消防设备电源监控系统。
- 全中文 Windows 风格菜单操作，界面清晰直观。
- 通过简单的操作（选择数字或移动光标）就可以实现系统提供的多种功能，操作更加方便快捷。
- 采用拼音输入、数字输入和字母输入，拼音输入方式使得汉字输入非常便捷
- 超大存储空间，最多可记录约 4 万条（供电中断记录 9999 条+启动记录 9999 条+故障记录 9999 条+其 他记录 9999 条）历史记录，运行中发生的各类事件可全部记入历史档案中。
- 控制器在设定时间内无任何操作发生，同时无任何报警、联动、故障信息时，控制器自动转为屏幕保护 状态，延长液晶屏的使用寿命；当有事件/操作发生时，液晶屏自动点亮，控制器自动显示所发生的事件。
- 控制器带有 1 路报警输出, 1 路故障输出，1 路 24V 电源供电输出（输出：干接点 3A/250 VAC ，24V 电源 输出：2A/24V）。
- 控制器自带 1 路 CAN 接口/1 路 RS485 接口，1 路 RS232 接口
- 单台控制器最大容量 1016 点（4 回路*254 点）。
- 现场部件总线（T-BUS）为两总线无极性，建议使用Φ ≥1.5 mm2 的阻燃双绞线，最远距离 1000 米。
- 控制器有三种用户级别，分别为：1 级用户、2 级用户、3 级用户；在不同的用户级别下可进行不同的操 作，用户级别由密码保护。
- 接线端子均采用可插拔方式，每位端子上均有清晰标识，安装、调试、维修方便，快捷。
- 控制器可查询信号传感器或消防电源箱的实时工作状态，视觉直观明了。
- 既可以在控制器上现场直接编程，也可通过计算机快速编程。
2. 性能参数
表 1-1
项目
参数
DJK6118-2
DJK6118-4
回路数目
2
4
安装现场部件最大数目
508
1016
LCD 显示屏
7 寸 TFT 真彩显示屏，像素 800×480
显示指示灯
9 个
面板输入按键
24 个
干接点信号输出（3A/250 VAC）
1 路
报警最大历史记录
9999 条
启动最大历史记录
9999 条
故障最大历史记录
9999 条
其他事件历史记录
9999 条
现场部件总线（T-BUS）最远距离
1000 米
自动联动功能
有
备用电池
(12 VDC/7 Ah)×2
输入电压
220 VAC, 50 Hz
外部电源输出
2 A@24 VDC
外形尺寸(单位：mm)
506X380X137
电源保险能力
5.0 A
电池保险能力
5.0 A
工作温度
0 ～ +40 ℃
贮存温度
–10 ～ +50 ℃
相对湿度
≤95%（40±2 ℃)
防护等级
IP30
环境要求
室内

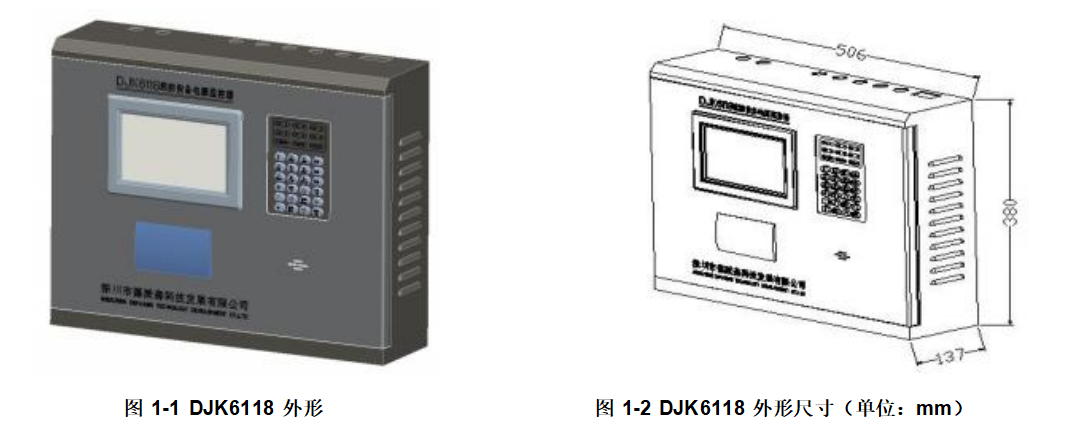

3. 外形尺寸
4. 兼容设备目录
表 1-2
No.
类型
描述
1.
DJK6160
单相电压信号传感器（6 组电压）
2.
DJK6133
单相电压电流信号传感器（3 组电压 3 组电流）
3.
DJK6330
三相电压信号传感器（1 路三相电压，共 3 组电压）
4.
DJK6360
三相电压信号传感器（2 路三相电压，共 6 组电压）
5.
DJK6333
三相电压电流信号传感器（1 路三相电压，共 3 组电压 3 组电流）
6.
DJK6363
三相电压电流信号传感器（2 路三相电压，共 6 组电压 3 组电流）
7.
……
……

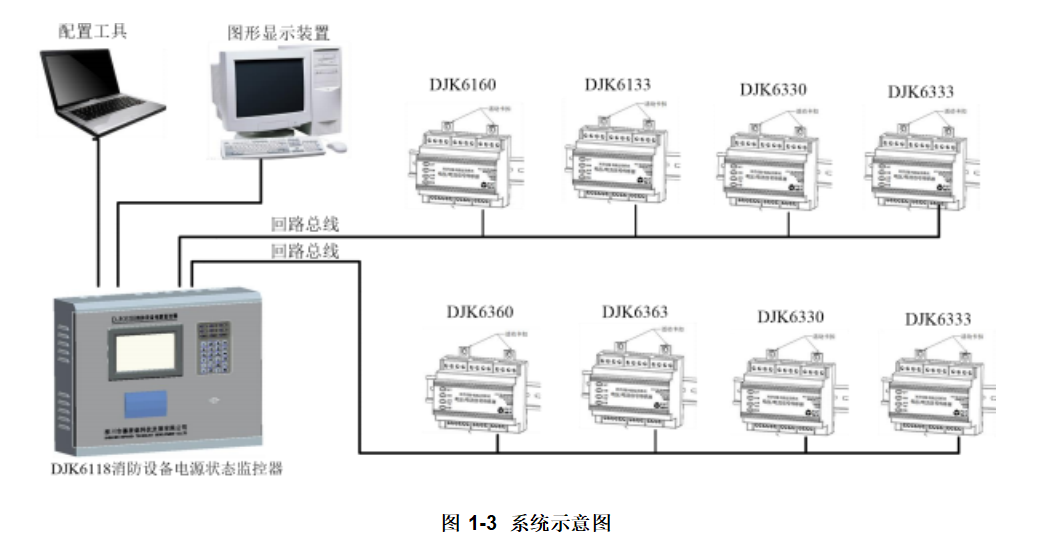

5. 系统结构
- DJK6118 系统可以自由组网，最多可以由 64 台 DJK6118 控制器组网，可以定义其中任意一台在监控自身 所带的现场部件的同时，再监控其他的控制器。建议系统总容量不超过 10000 个现场部件。
- 产品应用：
- 规格参数：
- 产品视频：
1. 特点描述
- 符合国家标准 GB28184-2011 消防设备电源监控系统。
- 全中文 Windows 风格菜单操作，界面清晰直观。
- 通过简单的操作（选择数字或移动光标）就可以实现系统提供的多种功能，操作更加方便快捷。
- 采用拼音输入、数字输入和字母输入，拼音输入方式使得汉字输入非常便捷
- 超大存储空间，最多可记录约 4 万条（供电中断记录 9999 条+启动记录 9999 条+故障记录 9999 条+其 他记录 9999 条）历史记录，运行中发生的各类事件可全部记入历史档案中。
- 控制器在设定时间内无任何操作发生，同时无任何报警、联动、故障信息时，控制器自动转为屏幕保护 状态，延长液晶屏的使用寿命；当有事件/操作发生时，液晶屏自动点亮，控制器自动显示所发生的事件。
- 控制器带有 1 路报警输出, 1 路故障输出，1 路 24V 电源供电输出（输出：干接点 3A/250 VAC ，24V 电源 输出：2A/24V）。
- 控制器自带 1 路 CAN 接口/1 路 RS485 接口，1 路 RS232 接口
- 单台控制器最大容量 1016 点（4 回路*254 点）。
- 现场部件总线（T-BUS）为两总线无极性，建议使用Φ ≥1.5 mm2 的阻燃双绞线，最远距离 1000 米。
- 控制器有三种用户级别，分别为：1 级用户、2 级用户、3 级用户；在不同的用户级别下可进行不同的操 作，用户级别由密码保护。
- 接线端子均采用可插拔方式，每位端子上均有清晰标识，安装、调试、维修方便，快捷。
- 控制器可查询信号传感器或消防电源箱的实时工作状态，视觉直观明了。
- 既可以在控制器上现场直接编程，也可通过计算机快速编程。
2. 性能参数
表 1-1
项目 | 参数 | |
DJK6118-2 | DJK6118-4 | |
回路数目 | 2 | 4 |
安装现场部件最大数目 | 508 | 1016 |
LCD 显示屏 | 7 寸 TFT 真彩显示屏，像素 800×480 | |
显示指示灯 | 9 个 | |
面板输入按键 | 24 个 | |
干接点信号输出（3A/250 VAC） | 1 路 | |
报警最大历史记录 | 9999 条 | |
启动最大历史记录 | 9999 条 | |
故障最大历史记录 | 9999 条 | |
其他事件历史记录 | 9999 条 | |
现场部件总线（T-BUS）最远距离 | 1000 米 | |
自动联动功能 | 有 | |
备用电池 | (12 VDC/7 Ah)×2 | |
输入电压 | 220 VAC, 50 Hz | |
外部电源输出 | 2 A@24 VDC | |
外形尺寸(单位：mm) | 506X380X137 | |
电源保险能力 | 5.0 A | |
电池保险能力 | 5.0 A | |
工作温度 | 0 ～ +40 ℃ | |
贮存温度 | –10 ～ +50 ℃ | |
相对湿度 | ≤95%（40±2 ℃) | |
防护等级 | IP30 | |
环境要求 | 室内 | |
3. 外形尺寸
4. 兼容设备目录
表 1-2
No. | 类型 | 描述 |
1. | DJK6160 | 单相电压信号传感器（6 组电压） |
2. | DJK6133 | 单相电压电流信号传感器（3 组电压 3 组电流） |
3. | DJK6330 | 三相电压信号传感器（1 路三相电压，共 3 组电压） |
4. | DJK6360 | 三相电压信号传感器（2 路三相电压，共 6 组电压） |
5. | DJK6333 | 三相电压电流信号传感器（1 路三相电压，共 3 组电压 3 组电流） |
6. | DJK6363 | 三相电压电流信号传感器（2 路三相电压，共 6 组电压 3 组电流） |
7. | …… | …… |
5. 系统结构
- DJK6118 系统可以自由组网，最多可以由 64 台 DJK6118 控制器组网，可以定义其中任意一台在监控自身 所带的现场部件的同时，再监控其他的控制器。建议系统总容量不超过 10000 个现场部件。
