一、 概述

DDH5206 组合式电气火灾监控探测器（以下简称探测器）使用成熟的二总线技术，工作稳定可靠，应用方式灵活，用于电气火灾监 控系统。

二、  特点

2.1  探测器和主机回路卡采用二线制连接方式，使用成熟总线技术，通讯稳定可靠，布线简便。

2.2  探测器内置高性能 CPU ，采用智能算法和看门狗技术。具备在线自检测和校正功能，可以精确测量探测器剩余电流值，并对一定范 围内的异常进行自校正。

2.3  探测器通过电气火灾监控设备设置剩余电流报警值和温度报警值，剩余电流报警设置值有效范围从 200mA 到 1000mA ，温度报警设 置值有效范围从 45℃到 140℃；通过电子编码器可以实现修改探测器地址编码，方便工程调试和维护。

2.4  探测器外形美观，灵敏度高，线性度好，运行可靠，安装方便。

三、  技术特性

3. 1.  工作电压：DC 24V（总线供电）

3.2.  工作电流：≤ DC350uA

3.3.  额定动作电流：200mA 到 1000mA ，步长为 1mA

3.4  额定动作温度：45℃到 140℃ , 步长为 1℃

3.5.  额定不动作电流：额定动作电流的 50%

3.7.  过线电压：＜660VAC

3.8.  过线额定频率：50Hz/60Hz

3.9.  总线接口：无极性二总线

3.10.  响应时间：<20S

3.11.  指示灯：

运行灯：绿色，正常时运行灯闪亮；

报警灯：红色，正常时熄灭，报警时点亮；

故障灯：黄色，正常时熄灭，探测器故障时点亮。

3. 12.  使用环境：

温度：0℃~+40℃；相对湿度 ≤95% ，不凝露；

3.13.  外壳防护等级：IP20

3. 14.  线制：无极性二总线

3.15.  编码方式：电子编码(1-254)

四、  结构特征与工作原理

4.1.    结构特征

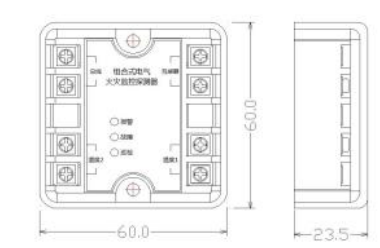

DDH5206 探测器外型示意图，如图 4.1 所示

4. 2.    工作原理

探测器可准确采集通过零序电流互感器的电流值或温度传感器温度值。当达到预先设定的剩余电流值或温度报警值时，探测器会将 信息上传给电气火灾监控设备，有灯光指示，并执行电气火灾监控设备下达的命令。探测器具备自检功能，能检测探测器的功能是否正常， 如有故障能及时上传给电气火灾监控设备，有助于故障的定点排除。
